Bình ngưng trong hệ thống hóa học và AC là gì?

Bình ngưng là gì? Định nghĩa cốt lõi

A bình ngưng là một bộ trao đổi nhiệt loại bỏ nhiệt từ hơi, chuyển nó trở lại trạng thái lỏng - một quá trình gọi là ngưng tụ. Trong hóa học, bình ngưng là bất kỳ thiết bị nào làm mát khí hoặc hơi cho đến khi nó chuyển sang chất lỏng, cho phép tách, tinh chế hoặc truyền nhiệt. Trong cuộc sống hàng ngày, thuật ngữ này thường dùng để chỉ bộ phận trong hệ thống điều hòa không khí hoặc điện lạnh có nhiệm vụ thải nhiệt từ chất làm lạnh ra môi trường bên ngoài.

Cho dù bạn đang nghiên cứu hóa học hữu cơ, thiết kế hệ thống HVAC hay xử lý sự cố của thiết bị AC tại nhà, việc hiểu cách thức hoạt động của bình ngưng là điều cần thiết. Bình ngưng là một phần của bất kỳ chu trình làm mát nào, nơi nhiệt thoát ra khỏi hệ thống - không có nó thì không thể làm lạnh hoặc chưng cất được.

Định nghĩa bình ngưng trong hóa học

Trong hóa học, bình ngưng là một thiết bị hoặc dụng cụ thủy tinh trong phòng thí nghiệm dùng để làm nguội hơi thành chất lỏng trong quá trình chưng cất, hồi lưu hoặc thu hồi dung môi. Loại được sử dụng rộng rãi nhất trong các phòng thí nghiệm giảng dạy trên toàn thế giới là bình ngưng Liebig - một ống thủy tinh thẳng được bao quanh bởi vỏ ngoài làm mát bằng nước. Nước lạnh chảy qua áo khoác theo hướng ngược lại với hơi nước, tối đa hóa hiệu quả trao đổi nhiệt.

Các loại bình ngưng trong phòng thí nghiệm phổ biến khác bao gồm:

• bình ngưng Graham — có cuộn dây xoắn ốc bên trong vỏ bọc để tiếp xúc lâu hơn và làm mát hiệu quả hơn, lý tưởng cho các dung môi có nhiệt độ sôi thấp.
• Bình ngưng Allihn (bóng đèn) - có một loạt chỗ phình dọc theo ống bên trong để tăng diện tích bề mặt, thích hợp cho phản ứng trào ngược.
• bình ngưng Dimroth - sử dụng một đường xoắn ốc bên trong để chất làm mát chảy qua; hiệu quả cao đối với hơi có nhiệt độ sôi cao.
• bình ngưng không khí - một ống thủy tinh đơn giản không có vỏ nước, chỉ sử dụng cho các hợp chất có nhiệt độ sôi cao (trên 150°C) khi đủ làm mát không khí xung quanh.

Trong mọi trường hợp, định nghĩa về bình ngưng hóa học vẫn giữ nguyên: một thiết bị truyền năng lượng nhiệt ra khỏi hơi, khiến nó ngưng tụ thành dạng lỏng .

Bình ngưng trong điều hòa không khí là gì?

Trong hệ thống điều hòa không khí (AC), bình ngưng là bộ phận ngoài trời chịu trách nhiệm giải phóng nhiệt hấp thụ từ trong nhà ra không khí bên ngoài . Nó là một trong bốn thành phần chính trong chu trình làm lạnh, cùng với thiết bị bay hơi, van giãn nở và máy nén.

Đây là cách nó phù hợp với chu trình AC đầy đủ:

1. Máy nén tạo áp suất cho chất làm lạnh, nâng nhiệt độ của nó lên cao hơn môi trường xung quanh (thường là 60–65°C trong hệ thống dân cư).
2. Hơi môi chất lạnh nóng, áp suất cao đi vào cuộn dây ngưng tụ.
3. Một chiếc quạt thổi không khí ngoài trời qua cuộn dây ngưng tụ, loại bỏ nhiệt từ chất làm lạnh.
4. Chất làm lạnh nguội đi và ngưng tụ thành chất lỏng áp suất cao.
5. Chất làm lạnh dạng lỏng di chuyển đến van giãn nở và sau đó đến thiết bị bay hơi để hấp thụ nhiệt trong nhà - bắt đầu lại chu trình.

Một thiết bị ngưng tụ điều hòa không khí dân dụng tiêu chuẩn thường chứa một cuộn dây ngưng tụ, một hoặc hai quạt, máy nén và bộ điều khiển điện , tất cả được đặt trong một tủ kim loại lắp đặt bên ngoài tòa nhà.

Cấu tạo của thiết bị ngưng tụ làm mát bằng không khí: Các thành phần chính

các loại bình ngưng phổ biến nhất trong hệ thống AC dân dụng và thương mại là bình ngưng làm mát bằng không khí . Không giống như thiết bị ngưng tụ làm mát bằng nước (được sử dụng trong thiết bị làm lạnh công nghiệp lớn), thiết bị ngưng tụ làm mát bằng không khí sử dụng không khí xung quanh làm môi trường làm mát — không cần cơ sở hạ tầng về nước, khiến chúng trở nên thiết thực hơn cho hầu hết các ứng dụng.

các typical build of an air-cooled condenser includes the following components:

cuộn dây ngưng tụ

Thường được làm từ ống đồng có vây nhôm (thiết kế "vây và ống"), cuộn dây cung cấp diện tích bề mặt mà chất làm lạnh chảy qua và mất nhiệt. Một đơn vị dân cư điển hình sử dụng ống đồng 3/8 inch với các cánh cách nhau 12–20 cánh trên mỗi inch. Một số thiết bị hiện đại sử dụng cuộn dây "vi kênh" hoàn toàn bằng nhôm nhẹ hơn và có khả năng chống ăn mòn cao hơn.

Quạt ngưng tụ

Quạt hướng trục hút không khí qua cuộn dây để tối đa hóa khả năng thải nhiệt. Các khu dân cư thường sử dụng một loại quạt cánh quạt có Động cơ có công suất định mức từ 1/6 HP đến 1/3 HP . Các đơn vị thương mại lớn hơn có thể sử dụng nhiều quạt. Tốc độ quạt ảnh hưởng trực tiếp đến hiệu suất ngưng tụ - quạt có tốc độ thay đổi trong các thiết bị hiện đại có thể giảm mức sử dụng năng lượng tới 30%.

Máy nén

Thường được gọi là "trái tim" của hệ thống AC, máy nén (gắn bên trong tủ thiết bị ngưng tụ) tạo áp suất cho chất làm lạnh. Các thiết bị hiện đại sử dụng máy nén cuộn để vận hành êm hơn và hiệu quả cao hơn, trong khi các hệ thống cũ hơn có thể sử dụng máy nén pittông (piston).

Tủ / Nhà ở

Vỏ bọc bằng thép hoặc nhôm mạ kẽm bảo vệ các bộ phận bên trong khỏi thời tiết. Bảng trên cùng thường đóng vai trò là cửa xả quạt. Thiết kế tủ ảnh hưởng đáng kể đến hiệu quả luồng không khí.

Điều khiển điện

Bao gồm công tắc contactor, tụ điện (để khởi động động cơ) và bộ ngắt mạch. Trong các bộ biến tần/tốc độ thay đổi, bảng điều khiển quản lý tốc độ máy nén và quạt dựa trên nhu cầu thời gian thực.

Bình ngưng làm mát bằng không khí và làm mát bằng nước: Cái nào phù hợp với bạn?

Trong khi các thiết bị ngưng tụ làm mát bằng không khí chiếm ưu thế trong sử dụng dân dụng và thương mại nhẹ thì thiết bị ngưng tụ làm mát bằng nước là tiêu chuẩn trong các tòa nhà thương mại lớn và các nhà máy công nghiệp. Sự khác biệt chính:

Đối với hầu hết các chủ nhà và doanh nghiệp nhỏ, bình ngưng làm mát bằng không khí là sự lựa chọn mặc định thiết thực và tiết kiệm chi phí . Nhu cầu cơ sở hạ tầng tối thiểu, bảo trì đơn giản và độ tin cậy đã được chứng minh qua hàng triệu cài đặt trên toàn thế giới khiến nó trở thành tiêu chuẩn ngành.

Cách thức hoạt động của sự ngưng tụ: Vật lý trở nên đơn giản

Ngưng tụ là quá trình chuyển pha từ khí (hơi) sang lỏng. Nó xảy ra khi một hơi được làm mát dưới nhiệt độ của nó điểm sương - nhiệt độ tại đó hơi trở nên bão hòa - hoặc khi hơi được nén để tăng áp suất và do đó tăng nhiệt độ ngưng tụ của nó.

Trong hệ thống AC, chất làm lạnh (thường là R-410A hoặc R-32 trong các thiết bị hiện đại) đi vào thiết bị ngưng tụ dưới dạng hơi quá nhiệt ở khoảng 60–70°C và áp suất 25–30 bar . Khi nó chảy qua cuộn dây và mất nhiệt ra không khí xung quanh:

• Đầu tiên, hơi quá nhiệt nguội đi đến nhiệt độ ngưng tụ (bão hòa) - điều này được gọi là khử quá nhiệt.
• cácn, at constant temperature and pressure, the refrigerant releases its latent heat of condensation and turns to liquid.
• Cuối cùng, chất lỏng được làm lạnh nhẹ (làm mát dưới mức bão hòa vài độ) để ngăn chặn sự bay hơi nhanh trong dòng chất lỏng.

các amount of heat released during condensation is enormous — đối với R-410A, ẩn nhiệt ngưng tụ là khoảng 200 kJ/kg . Đây là lý do tại sao ngay cả một thiết bị ngưng tụ dân dụng nhỏ cũng có thể di chuyển hàng chục nghìn BTU mỗi giờ.

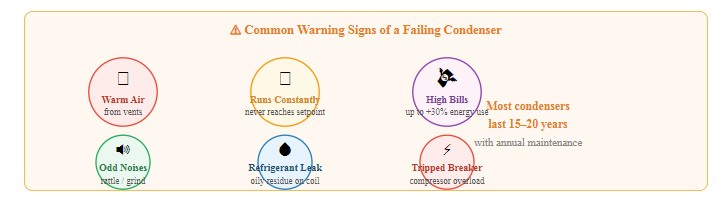

Dấu hiệu cần chú ý đến bình ngưng AC của bạn

Bình ngưng bị hỏng hoặc bẩn trực tiếp làm giảm hiệu suất và hiệu quả của hệ thống điều hòa không khí. Hãy để ý những dấu hiệu cảnh báo sau:

• Không khí ấm áp từ lỗ thông hơi trong nhà — hệ thống không thể loại bỏ đủ nhiệt, do đó chu trình làm lạnh trở nên kém hiệu quả hơn.
• Hệ thống AC chạy liên tục - khó đạt được điểm đặt do hiệu suất của bình ngưng giảm.
• Hóa đơn tiền điện cao hơn - cuộn dây ngưng tụ bẩn có thể làm tăng mức tiêu thụ năng lượng lên lên tới 30%, theo Bộ Năng lượng Hoa Kỳ.
• Tiếng động bất thường - tiếng lạch cạch có thể cho thấy cánh quạt bị hỏng; mài có thể báo hiệu vòng bi bị hỏng.
• Rò rỉ môi chất lạnh - cặn dầu có thể nhìn thấy xung quanh các kết nối cuộn dây hoặc giảm khả năng làm mát mặc dù thiết bị đang chạy.
• Bộ ngắt mạch - máy nén quá tải (thường do tụ điện bị tắc hoặc bẩn) gây ra dòng điện quá mức.

Bảo trì chuyên nghiệp hàng năm, bao gồm làm sạch và kiểm tra cuộn dây, là cách hiệu quả nhất để kéo dài tuổi thọ bình ngưng. Hầu hết các bình ngưng AC dân dụng đều có tuổi thọ từ 15–20 năm với sự chăm sóc thích hợp.

Chọn, lắp đặt và bảo trì bình ngưng AC của bạn

Cho dù bạn đang thay thế một thiết bị cũ hay chọn một bình ngưng để lắp đặt mới, một số yếu tố chính sẽ đưa ra quyết định:

• Công suất (BTU/tấn): Các thiết bị ngưng tụ dân dụng thường có công suất từ 1,5 đến 5 tấn (18.000–60.000 BTU/giờ). Quá khổ gây lãng phí tiền bạc; kích thước quá thấp gây ra các vấn đề liên tục về thời gian chạy và sự thoải mái. Tính toán tải J thủ công là tiêu chuẩn chuyên nghiệp để xác định kích thước.
• Đánh giá SEER: các Seasonal Energy Efficiency Ratio measures annual cooling efficiency. Tính đến năm 2023, các đơn vị mới ở Hoa Kỳ phải đáp ứng ít nhất SEER 14.3 (Nam/Tây Nam) hoặc 13.4 (Bắc) . Các thiết bị hiệu suất cao hơn (SEER2 18–26) có chi phí trả trước cao hơn nhưng tiết kiệm đáng kể hóa đơn tiền điện.
• Loại chất làm lạnh: Các thiết bị mới sử dụng R-410A hoặc R-32/R-454B mới hơn (tiềm năng nóng lên toàn cầu thấp hơn). Xác nhận khả năng tương thích với dàn lạnh hiện tại của bạn nếu thực hiện thay thế một phần.
• Vị trí: Xác định vị trí bình ngưng ở khu vực bóng mờ có khoảng trống ít nhất 24 inch ở tất cả các phía để có đủ luồng không khí. Tránh đặt nó gần lỗ thông hơi của máy sấy hoặc những khu vực tích tụ mảnh vụn.

Các nhiệm vụ bảo trì định kỳ mà bất kỳ chủ nhà nào cũng có thể thực hiện bao gồm giữ cho khu vực xung quanh thiết bị không có thảm thực vật (duy trì khoảng trống 2 feet), nhẹ nhàng rửa các cánh cuộn dây bằng vòi tưới vườn hàng năm và thay thế hoặc làm sạch bộ lọc không khí trên dàn lạnh hàng tháng trong thời gian sử dụng cao điểm. Để làm sạch cuộn dây bằng dung dịch hóa học, công việc làm lạnh hoặc chẩn đoán điện, hãy luôn tham khảo ý kiến của chuyên gia. kỹ thuật viên HVAC được cấp phép .

Câu hỏi thường gặp về bình ngưng

Sự khác biệt giữa thiết bị ngưng tụ và thiết bị bay hơi là gì?

Trong hệ thống AC, thiết bị bay hơi hấp thụ nhiệt từ trong nhà (làm mát không gian của bạn) trong khi bình ngưng giải phóng nhiệt ngoài trời . Chúng là hai mặt của cùng một vòng làm lạnh: thiết bị bay hơi = nhiệt vào, thiết bị ngưng tụ = nhiệt thoát ra.

Tại sao đôi khi nó được đánh vần là "bình ngưng" thay vì "condenser"?

"Condenser" là một lỗi chính tả phổ biến. Viết đúng chính tả tiếng Anh là "condenser" trong mọi bối cảnh - HVAC, hóa học và điện tử. Cách viết thay thế đôi khi xuất hiện trong các văn bản cũ hơn hoặc các ngữ cảnh không phải tiếng Anh nhưng không chuẩn.

Tôi có thể chạy điều hòa mà không cần quạt ngưng tụ không?

Không - hoặc ít nhất là không an toàn. Nếu không có quạt, cuộn dây ngưng tụ không thể thải nhiệt đầy đủ. Áp suất hệ thống sẽ tăng vọt nhanh chóng, kích hoạt công tắc ngắt áp suất cao. Chạy máy nén trong những điều kiện này có nguy cơ hư hỏng máy nén vĩnh viễn , thường là thành phần đắt nhất để thay thế ($800–$2.500 cho các căn hộ dân cư).

Bao lâu thì nên vệ sinh bình ngưng AC?

Tối thiểu, mỗi năm một lần trước mùa mát . Ở những môi trường có tán lá rậm rạp, cây bông gòn hoặc bụi bặm cao, nên vệ sinh 6 tháng một lần. Cuộn dây ngưng tụ bị tắc có thể làm tăng chi phí vận hành lên 10–30%.

Loại bình ngưng phổ biến nhất trong hệ thống AC gia đình là gì?

các thiết bị ngưng tụ dạng vây và ống làm mát bằng không khí là loại phổ biến nhất được sử dụng trong các máy điều hòa không khí dân dụng có hệ thống phân chia trên toàn thế giới. Nó kết hợp ống đồng với cánh nhôm và dựa vào động cơ quạt để đẩy không khí ngoài trời đi qua bề mặt cuộn dây.

Bình ngưng có phải là toàn bộ dàn AC ngoài trời không?

Về mặt kỹ thuật thì không - toàn bộ tủ ngoài trời được gọi là thiết bị ngưng tụ , nơi chứa cuộn dây ngưng tụ, quạt, máy nén và bộ điều khiển. Tuy nhiên, trong cách sử dụng thông thường, hầu hết chủ nhà và kỹ thuật viên đều gọi dàn nóng đơn giản là "bình ngưng" và cách sử dụng không chính thức này được hiểu rộng rãi trong ngành.

Tụ điện trong điện tử là gì?

Trong điện tử, “tụ điện” là một thuật ngữ cổ xưa cho một tụ điện - Bộ phận lưu trữ điện tích. Cách sử dụng này có từ thế kỷ 19 và hiếm khi được sử dụng trong kỹ thuật điện tử hiện đại, mặc dù nó vẫn tồn tại trên một số nhãn thiết bị cũ hơn (chẳng hạn như "micro điện dung", sử dụng đầu dò dựa trên tụ điện).
