Giải thích về chức năng, nguyên lý làm việc và loại: Bình ngưng làm gì?

A bình ngưng là một bộ trao đổi nhiệt loại bỏ nhiệt từ khí làm lạnh, chuyển nó trở lại trạng thái lỏng để chu trình làm lạnh có thể tiếp tục. Nói tóm lại: nó giải phóng nhiệt hấp thụ bên trong không gian lạnh ra môi trường bên ngoài. Nếu không có bình ngưng hoạt động bình thường thì không có hệ thống làm lạnh hoặc điều hòa không khí nào có thể hoạt động hiệu quả được.

Cho dù bạn đang quản lý một cơ sở bảo quản lạnh, vận hành máy làm lạnh công nghiệp hay chỉ định thiết bị cho xưởng có nhiệt độ không đổi, hiểu rõ chức năng, loại bình ngưng và số liệu hiệu suất sẽ giúp bạn đưa ra quyết định thông minh hơn, tiết kiệm chi phí.

Định nghĩa bình ngưng: Chính xác thì bình ngưng là gì?

Bình ngưng là thiết bị làm mát hơi môi chất lạnh nóng, áp suất cao cho đến khi ngưng tụ thành chất lỏng. Nó ngồi trên "phía cao" của mạch làm lạnh hoặc điều hòa không khí - sau máy nén và trước van tiết lưu. Sự thay đổi pha từ khí sang lỏng giải phóng nhiệt ẩn, nhiệt này được thiết bị ngưng tụ chuyển sang môi trường làm mát (không khí hoặc nước).

Trong ngôn ngữ đời thường, đôi khi người ta nhầm lẫn giữa “bình ngưng” với “máy nén”. Sự khác biệt rất đơn giản:

• Máy nén - Tăng áp suất và nhiệt độ của môi chất làm lạnh.
• bình ngưng – loại bỏ nhiệt và biến khí nóng đó trở lại thành chất lỏng.

Từ "ngưng tụ" mô tả quá trình thay đổi pha này. Bạn cũng sẽ thấy nó được viết là thiết bị ngưng tụ khi bình ngưng được ghép nối với máy nén trong một cụm đóng gói duy nhất.

Bình ngưng hoạt động như thế nào? Từng bước một

Hoạt động của bình ngưng tuân theo bốn giai đoạn rõ ràng trong chu trình làm lạnh rộng hơn:

1. Khí nóng đi vào. Hơi môi chất lạnh quá nhiệt từ máy nén (thường ở nhiệt độ 60–90 °C) chảy vào đầu vào của bình ngưng.
2. Khử quá nhiệt. Hơi đầu tiên nguội đến nhiệt độ bão hòa (ngưng tụ) khi nó di chuyển qua cuộn dây hoặc ống.
3. Sự ngưng tụ. Ở nhiệt độ bão hòa, chất làm lạnh giải phóng nhiệt ẩn và chuyển pha từ khí sang lỏng. Đây là nơi xảy ra ~70–80% tổng lượng nhiệt thải ra.
4. Làm mát phụ. Chất làm lạnh hiện ở dạng lỏng nguội đi vài độ dưới mức bão hòa trước khi rời khỏi thiết bị ngưng tụ, cải thiện hiệu suất hệ thống và ngăn chặn khí bốc lên trong đường ống chất lỏng.

Môi trường làm mát—không khí được quạt thổi hoặc nước lưu thông qua tháp—sẽ hấp thụ lượng nhiệt này và mang nó ra khỏi hệ thống. Chênh lệch nhiệt độ giữa chất làm lạnh và môi chất làm mát (gọi là tiếp cận nhiệt độ ) trực tiếp xác định mức độ hoạt động hiệu quả của bình ngưng; một cách tiếp cận nhỏ hơn có nghĩa là hiệu quả cao hơn.

Chức năng chính của bình ngưng trong hệ thống lạnh

Bình ngưng thực hiện một số chức năng chồng chéo, tất cả đều cần thiết cho độ tin cậy của hệ thống và hiệu quả năng lượng:

Từ chối nhiệt

Mục đích chính. Thiết bị ngưng tụ sẽ thải nhiệt thu được từ không gian làm lạnh cộng với nhiệt do máy nén thêm vào. Đối với hệ thống làm mát 10 kW, bình ngưng thường loại bỏ 12–14 kW nhiệt (2–4 kW tăng thêm đến từ công việc của máy nén).

Chuyển đổi pha môi chất lạnh

Bằng cách chuyển đổi hơi môi chất lạnh thành chất lỏng, thiết bị ngưng tụ cho phép van giãn nở và thiết bị bay hơi hoạt động. Không ngưng tụ = không có chất làm lạnh dạng lỏng = không có tác dụng làm mát ở hạ lưu.

Điều chỉnh áp suất ở phía cao

Khả năng loại bỏ nhiệt của bình ngưng quyết định áp suất ngưng tụ. Bình ngưng có kích thước nhỏ hoặc bẩn sẽ làm tăng áp suất đầu, buộc máy nén phải làm việc nhiều hơn—tăng mức tiêu thụ năng lượng lên tới 3–5% mỗi khi nhiệt độ ngưng tụ tăng 1°C .

Làm mát phụ chất làm lạnh chất lỏng

Một thiết bị ngưng tụ được thiết kế tốt cung cấp khả năng làm mát phụ từ 3–8 °C, giúp ngăn chặn bọt hơi trong dòng chất lỏng, tăng hiệu quả làm lạnh và cải thiện COP (Hệ số hiệu suất).

Bảo vệ tuổi thọ máy nén

Bằng cách duy trì áp suất xả trong giới hạn thiết kế, bình ngưng sẽ ngăn chặn tình trạng quá nhiệt của máy nén và ứng suất cơ học—một trong những nguyên nhân hàng đầu gây ra lỗi máy nén sớm.

Các loại bình ngưng: Làm mát bằng không khí, làm mát bằng nước và bay hơi

Ba loại bình ngưng chính, mỗi loại phù hợp với các ứng dụng, khí hậu và ngân sách khác nhau:

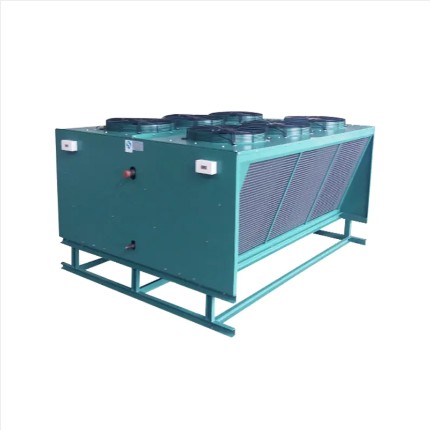

Bình ngưng làm mát bằng không khí

Loại được sử dụng rộng rãi nhất trên toàn cầu. Không khí xung quanh bị một hoặc nhiều quạt ép qua các cuộn dây có vây. Không cần cơ sở hạ tầng nước , giúp việc lắp đặt trở nên đơn giản và chi phí bảo trì thấp. Dòng bình ngưng làm mát bằng không khí của Brozercool sử dụng cuộn dây vây nhôm ống đồng hiệu suất cao với động cơ quạt EC, đạt được tốc độ loại bỏ nhiệt cụ thể trên 1,8 kW/m2.

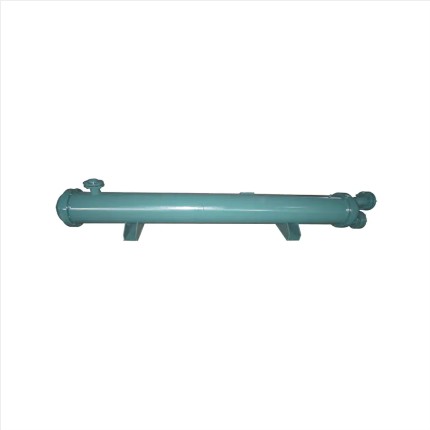

Bình ngưng làm mát bằng nước

Bộ trao đổi nhiệt dạng vỏ và ống hoặc dạng tấm sử dụng nước làm môi trường làm mát. Chúng đạt được nhiệt độ ngưng tụ thấp hơn, cải thiện hệ thống COP bằng cách 10–20% so với làm mát bằng không khí trong cùng một môi trường xung quanh—nhưng yêu cầu tháp giải nhiệt, xử lý nước và bảo trì phức tạp hơn.

Bình ngưng bay hơi

Nước được phun lên cuộn dây trong khi không khí được thổi qua; sự bay hơi làm nguội cuộn dây dưới nhiệt độ bầu khô xung quanh. Lý tưởng ở những nơi có sẵn nước nhưng không dồi dào và nơi có nhiệt độ môi trường cao.

Việc sử dụng bình ngưng trong các ngành công nghiệp khác nhau là gì?

Bình ngưng xuất hiện ở bất cứ nơi nào nhiệt phải được di chuyển từ nơi này sang nơi khác. Dưới đây là những ứng dụng thực tế phổ biến nhất:

• Phòng bảo quản lạnh và bảo quản thực phẩm tươi sống – Thiết bị ngưng tụ làm mát bằng không khí duy trì nhiệt độ từ 10°C xuống −30°C, bảo quản thịt, nông sản, sữa và dược phẩm.
• Xưởng nhiệt độ không đổi – Kiểm soát ngưng tụ chính xác giữ nhiệt độ xử lý trong phạm vi ± 0,5 ° C để sản xuất điện tử và gia công chính xác.
• Máy làm lạnh công nghiệp – Dàn ngưng giải nhiệt bằng nước dạng trục vít hoặc chiller ly tâm phục vụ tải HVAC lớn từ 100 kW đến vài MW.
• Kệ làm lạnh song song – Các siêu thị, trung tâm phân phối thực phẩm sử dụng hệ thống song song nhiều máy nén dùng chung một bình ngưng lớn duy nhất nhằm giảm áp suất xả đỉnh.
• Quy trình làm lạnh không đạt tiêu chuẩn – Các nhà máy hóa chất, nhà máy bia và trung tâm dữ liệu sử dụng bình ngưng được tích hợp vào các khung làm lạnh tùy chỉnh.
• Đơn vị vít nhiệt độ thấp – Đường hầm cấp đông nhanh và thiết bị đông khô dựa vào bình ngưng định mức áp suất cao để vận hành từ −40 °C đến −60 °C.

Các yếu tố ảnh hưởng đến hiệu suất bình ngưng

Hiểu được điều gì làm suy giảm hoặc cải thiện sản lượng bình ngưng giúp người vận hành giảm hóa đơn năng lượng và kéo dài tuổi thọ thiết bị:

Nhiệt độ môi trường xung quanh

Cứ tăng nhiệt độ không khí xung quanh 1°C thì nhiệt độ ngưng tụ sẽ tăng khoảng 1,2–1,5°C, tăng công suất máy nén lên 2–3% . Việc bố trí các bình ngưng ở những vị trí thông thoáng, có bóng râm là rất quan trọng ở vùng có khí hậu nóng.

Bẩn và tích tụ bụi bẩn

Bụi, dầu mỡ hoặc cặn bám trên các tấm hoặc ống ngưng tụ làm tăng thêm khả năng chịu nhiệt. Các nghiên cứu cho thấy một Giảm 10–20% truyền nhiệt từ một bình ngưng có mức độ bẩn vừa phải—trực tiếp dẫn đến chi phí năng lượng cao hơn.

Hạn chế luồng không khí

Không khí xả nóng tuần hoàn trở lại thiết bị ngưng tụ (chu kỳ ngắn) làm tăng nhiệt độ môi trường hiệu quả lên 5–15 °C. Khoảng cách thích hợp từ các bức tường và các đơn vị khác là điều cần thiết.

Phí làm lạnh

Cả quá tải và thiếu tải đều ảnh hưởng đến sự ngưng tụ. Quá tải làm tràn chất lỏng vào bình ngưng, làm giảm bề mặt ngưng tụ hoạt động. Sạc dưới mức làm tăng nhiệt độ quá nhiệt và nhiệt độ xả quá mức.

Khí không ngưng tụ

Không khí hoặc nitơ trong mạch làm lạnh tích tụ trong bình ngưng, tăng áp suất đầu và giảm diện tích truyền nhiệt. Nên thanh lọc thường xuyên hoặc sử dụng thiết bị thanh lọc tự động cho các hệ thống lớn.

Sản phẩm bình ngưng Brozercool: Kỹ thuật đáp ứng nhu cầu thực tế

Là nhà sản xuất thiết bị ngưng tụ làm lạnh chuyên nghiệp, Brozercool thiết kế và sản xuất đầy đủ các giải pháp ngưng tụ cho kho lạnh, quy trình công nghiệp và ứng dụng HVAC—xuất khẩu sang hơn 80 quốc gia và khu vực .

Dòng bình ngưng làm mát bằng không khí

Được thiết kế để lắp đặt ngoài trời với cấu trúc cuộn dây ống đồng/vây nhôm, tủ chống ăn mòn và các tùy chọn quạt EC có tốc độ thay đổi. Có sẵn ở các cấu hình xả ngang hoặc dọc để phù hợp với các bố cục địa điểm đa dạng.

Thiết bị ngưng tụ nén làm mát bằng nước

Các thiết bị gắn trên khung trượt nhỏ gọn tích hợp máy nén, bình ngưng dạng vỏ và ống và bộ điều khiển. Thích hợp cho phòng lạnh, làm mát quy trình và thiết bị làm lạnh công nghiệp nơi có sẵn nước. Giá trị COP đạt 3,8–4,5 dưới nhiệt độ nước thuận lợi.

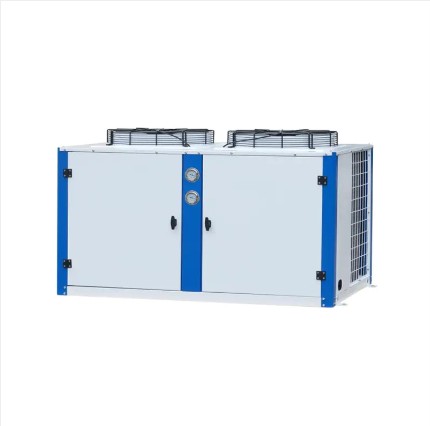

Thiết bị ngưng tụ làm mát bằng không khí (loại hộp & loại mở)

Các thiết bị ngưng tụ dạng hộp cung cấp vỏ bọc chịu được thời tiết để lắp đặt trên sân thượng hoặc ngoài trời; các thiết bị kiểu mở cung cấp chi phí thấp hơn và khả năng bảo trì tại hiện trường dễ dàng hơn cho việc lắp đặt phòng máy.

Bộ phận song song và trục vít nhiệt độ thấp

Mục đích xây dựng cho các cơ sở cấp đông nhanh và kho lạnh đa nhiệt độ. Các mạch ngưng tụ được đánh giá cho áp suất xả cao và hỗ trợ các chất làm lạnh bao gồm R404A, R449A, R744 (CO₂) và R290 (propan).

Kích thước bình ngưng: Những điều bạn cần biết trước khi chỉ định

Kích thước bình ngưng chính xác sẽ ngăn chặn cả các thiết bị có kích thước nhỏ (áp suất đầu cao, vấp) và các thiết bị quá khổ (chi phí vốn không cần thiết). Các thông số chính cần xác nhận trước khi chọn bình ngưng:

• Tổng nhiệt thải (THR) = công suất làm lạnh công suất đầu vào của trục máy nén. Luôn luôn kích thước theo THR, không chỉ công suất làm mát.
• Thiết kế nhiệt độ môi trường xung quanh – sử dụng nhiệt độ bầu khô thiết kế 1% cho vị trí của bạn (ví dụ: 38 °C cho Trung Đông, 35 °C cho Nam Âu).
• Nhiệt độ ngưng tụ mục tiêu - nhiệt độ môi trường thường là 10–15 °C đối với làm mát bằng không khí; nước xung quanh 5–8 °C đối với làm mát bằng nước.
• Loại chất làm lạnh – kích thước cuộn dây và van ngưng tụ thay đổi đáng kể giữa R134a, R410A, R404A và CO₂.
• Dấu chân có sẵn và giải phóng luồng không khí - tối thiểu 1,5 m đến 2 m trên tất cả các mặt hút gió đối với bình ngưng làm mát bằng không khí.

Bảo trì bình ngưng: Thực hành tốt nhất để tối đa hóa tuổi thọ

Bảo trì thích hợp giúp bình ngưng hoạt động ở hiệu suất định mức và có thể giảm chi phí năng lượng hàng năm bằng cách 5–15% . Thực hiện theo lịch trình này:

• hàng tháng: Kiểm tra và làm sạch vây cuộn dây ngưng tụ bằng không khí áp suất thấp hoặc máy làm sạch cuộn dây; kiểm tra tình trạng cánh quạt và độ căng dây đai.
• Hàng quý: Đo và ghi lại quá trình làm mát và quá nhiệt; xác minh áp lực đầu so với đường cong thiết kế; kiểm tra rò rỉ chất làm lạnh.
• Hàng năm: Cuộn dây làm sạch sâu; thay thế vòng bi động cơ quạt nếu cần thiết; kiểm tra các tấm ống và vây xem có bị ăn mòn không; xác minh hàm lượng khí không ngưng tụ trong hệ thống làm mát bằng nước.
• Chỉ làm mát bằng nước: Xử lý nước làm mát để duy trì độ pH 7–8,5 và hạn chế khoáng chất hình thành cặn; kiểm tra bên trong ống để tìm cặn hoặc màng sinh học 2 năm một lần.

Câu hỏi thường gặp về bình ngưng

Mục đích chính của bình ngưng là gì?

Mục đích chính là thải nhiệt từ hệ thống lạnh ra môi trường, đồng thời chuyển đổi hơi môi chất lạnh áp suất cao trở lại thành chất lỏng để chu trình có thể lặp lại.

Điều gì xảy ra nếu bình ngưng quá nhỏ?

Bình ngưng có kích thước nhỏ không thể thải nhiệt đủ nhanh, khiến áp suất và nhiệt độ ngưng tụ tăng lên. Điều này làm tăng mức tiêu thụ điện của máy nén, có thể kích hoạt các chuyến đi an toàn ở áp suất cao và theo thời gian dẫn đến hỏng máy nén.

Bình ngưng khác với thiết bị bay hơi như thế nào?

Thiết bị bay hơi hấp thụ nhiệt từ không gian được làm mát (chất làm lạnh bay hơi), trong khi thiết bị ngưng tụ thải nhiệt đó ra bên ngoài (chất làm lạnh ngưng tụ). Chúng thực hiện vai trò trao đổi nhiệt ngược nhau trong vòng làm lạnh.

Tôi có thể sử dụng bất kỳ chất làm lạnh nào trong bình ngưng hiện tại của mình không?

Không. Bình ngưng được thiết kế cho các phạm vi áp suất và đặc tính làm lạnh cụ thể. Luôn xác nhận khả năng tương thích với nhà sản xuất trước khi chuyển đổi chất làm lạnh—đặc biệt là khi chuyển từ HFC sang các chất thay thế có GWP thấp hơn như HFO hoặc CO₂.

"Ngưng tụ" có giống như "làm mát" không?

Không chính xác. Ngưng tụ đặc biệt đề cập đến sự thay đổi pha từ khí sang lỏng ở áp suất không đổi, giải phóng nhiệt ẩn. Làm mát là một thuật ngữ rộng hơn bao gồm loại bỏ nhiệt hợp lý (giảm nhiệt độ) mà không thay đổi pha. Trong thiết bị ngưng tụ, cả quá trình khử quá nhiệt (làm mát) và ngưng tụ đều xảy ra tuần tự.

Làm thế nào để biết bình ngưng của tôi có cần vệ sinh hay không?

So sánh nhiệt độ ngưng tụ hiện tại của bạn với giá trị thiết kế cho cùng nhiệt độ môi trường. Nếu nhiệt độ ngưng tụ thực tế là 3°C hoặc cao hơn đường cong thiết kế , cuộn dây ngưng tụ bẩn hoặc bị tắc có thể là nguyên nhân. Kiểm tra trực quan bề mặt cuộn dây là cách xác nhận đơn giản nhất.

Bình ngưng Brozercool hỗ trợ những chất làm lạnh nào?

Các sản phẩm thiết bị ngưng tụ và bình ngưng Brozercool tương thích với nhiều loại chất làm lạnh bao gồm các tùy chọn thay thế R22, R404A, R407C, R410A, R449A, R134a, R290 (propane) và R744 (CO₂) tùy thuộc vào dòng sản phẩm. Tham khảo bảng dữ liệu sản phẩm hoặc liên hệ với nhóm kỹ thuật của Brozercool để xác nhận kết quả phù hợp cho ứng dụng của bạn.
